作為壓套機(jī)廠家，直接跟鋼絲繩經(jīng)營(yíng)者及使用者打交道，都希望大家能生產(chǎn)中注意安全，昨天給大家講了一些鋼絲繩的報(bào)廢標(biāo)準(zhǔn)，今天繼續(xù)分享一些報(bào)廢標(biāo)準(zhǔn)

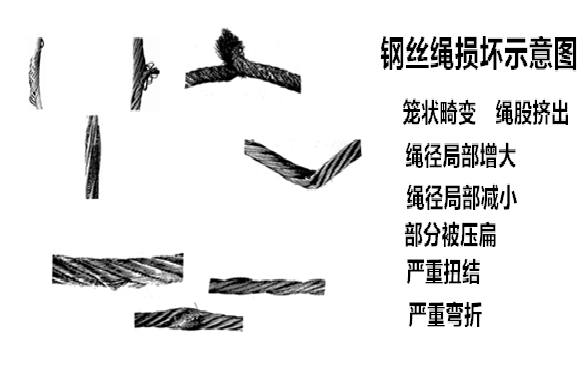

- 變形
鋼絲繩失去正常形狀產(chǎn)生可見(jiàn)的畸形稱方“變形”。這種變形部位(或畸形部位)可能引起變化，它會(huì)導(dǎo)致鋼絲繩內(nèi)部應(yīng)力分布不均勻。
鋼絲繩的變形從外觀上區(qū)分，主要可分下述幾種：
- ?波浪形
波浪形的變形是：鋼絲繩的縱向軸線成螺旋線形狀。這種變形不一定導(dǎo)致任何強(qiáng)度上的損失，但如變形嚴(yán)重即會(huì)產(chǎn)生跳動(dòng)造成不規(guī)則的傳動(dòng)。時(shí)間長(zhǎng)了會(huì)引起磨損及斷絲。
出現(xiàn)波浪形時(shí)，在鋼絲繩長(zhǎng)度不超過(guò)25d的范圍內(nèi)，若d1≥4d/3，則鋼絲繩應(yīng)報(bào)廢。
式中d為鋼絲繩的公稱直徑；d1是鋼絲繩變形后包絡(luò)的直徑。
- 籠狀畸變
這種變形出現(xiàn)在具有鋼芯的鋼絲繩上。當(dāng)外層繩股發(fā)生脫節(jié)或者變得比內(nèi)部繩股長(zhǎng)的時(shí)候就會(huì)發(fā)生這種變形?；\狀畸變的鋼絲繩應(yīng)立即報(bào)廢。
- 繩股擠出
這種狀況通常伴隨籠狀畸變一起產(chǎn)生。繩股被擠出說(shuō)明鋼絲繩不平衡。繩股擠出的鋼絲繩應(yīng)立即報(bào)廢。
- ?鋼絲擠出
此種變形是一部分鋼絲或鋼絲束在鋼絲繩背著滑輪槽的一側(cè)拱起形成環(huán)狀。這種變形常因沖擊載荷而引起。若此種變形嚴(yán)重時(shí)，則鋼絲繩應(yīng)報(bào)廢。
- ?繩徑局部增大
鋼絲繩直徑有可能發(fā)生局部增大，并能波及相當(dāng)長(zhǎng)的一段鋼絲繩。繩徑增大通常與繩芯畸變有關(guān)(如在特殊環(huán)境中，纖維芯因受潮而膨脹)，其必然結(jié)果是外層繩股產(chǎn)生不平衡，而造成定位不正確。
繩徑局部嚴(yán)重增大的鋼絲繩應(yīng)報(bào)廢。
- ? 扭結(jié)
扭結(jié)是由于鋼絲繩成環(huán)狀在不可能繞其軸線轉(zhuǎn)動(dòng)的情況下被拉緊而造成的一種變形。其結(jié)果是出現(xiàn)捻距不均而引起格外的磨損，嚴(yán)重時(shí)鋼絲繩將產(chǎn)生扭曲，以致只留下極小一部分鋼絲繩強(qiáng)度。
嚴(yán)重扭結(jié)的鋼絲繩應(yīng)立即報(bào)廢。
- ?繩徑局部減小
鋼絲繩直徑的局部減小常常與繩芯的斷裂有關(guān)。應(yīng)特別仔細(xì)檢驗(yàn)靠繩端部位有無(wú)此種變形。
繩徑局部嚴(yán)重減小的鋼絲繩應(yīng)報(bào)廢。
- 部分被壓扁
鋼絲繩部分被壓扁是由于機(jī)械事故造成的。嚴(yán)重時(shí)，則鋼絲繩應(yīng)報(bào)廢。
- 彎折
彎折是鋼絲繩在外界影響下引起的角度變形。
這種變形的鋼絲繩應(yīng)立即報(bào)廢。
- 由于熱或電弧的作用而引起的損
鋼絲繩經(jīng)受了特殊熱力的作用其外表出現(xiàn)可資識(shí)別的顏色時(shí)，該鋼絲繩應(yīng)予報(bào)廢。
鋼絲繩的使用與安全直接相關(guān)，請(qǐng)大家不要心疼報(bào)廢的鋼絲繩，以安全為重，別拿自己或別人的財(cái)產(chǎn)和生命開(kāi)玩笑。
